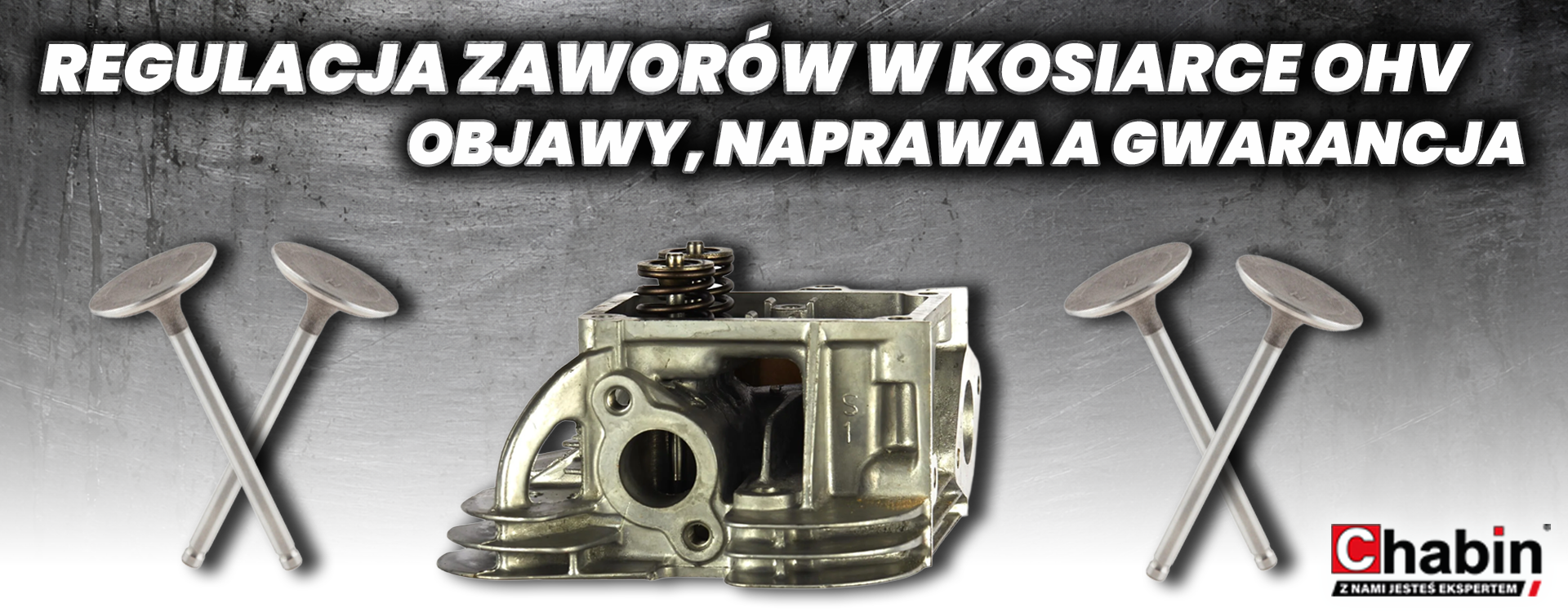

Regulacja zaworów w kosiarce OHV – objawy, naprawa a gwarancja

Regulacja zaworów w kosiarce OHV to jedna z najważniejszych czynności serwisowych, jeśli silnik ma łatwo odpalać, równo pracować i utrzymywać właściwą kompresję. W konstrukcji OHV (Overhead Valve) zawory znajdują się nad cylindrem, dlatego Zawory w silniku OHV wymagają regularnej kontroli oraz precyzyjnego ustawienia. Dobrze wykonane ustawienie zaworów ogranicza stukanie, ułatwia rozruch i chroni elementy rozrządu przed przyspieszonym zużyciem.

W tym poradniku wyjaśniamy, czym jest Luz zaworowy, kiedy potrzebna jest Regulacja luzu zaworowego, jak wygląda Demontaż zaworów, kiedy wykonuje się Docieranie zaworów i na co zwrócić uwagę przy składaniu silnika. To praktyczna instrukcja dla użytkowników kosiarek, traktorków i małych silników Briggs & Stratton.

1. Jak działa silnik OHV i dlaczego zawory są tak ważne?

OHV (Overhead Valve) oznacza układ górnozaworowy. W praktyce Zawory górne są umieszczone w głowicy, a głowica cylindrów zamyka komorę spalania. W czasie pracy silnika Zawór dolotowy, Zawór ssący, Zawór wylotowy i Zawór wydechowy odpowiadają za dopływ mieszanki oraz odprowadzenie spalin.

W takim układzie pracują dźwigienki, popychacze zaworów oraz każdy Popychacz. Popychacz przenosi ruch z mechanizmu rozrządu na dźwigienkę, a ta otwiera zawór. Jeżeli Popychacz jest zużyty, krzywy albo źle osadzony, nawet prawidłowe ustawienie zaworów może nie rozwiązać problemu.

Zawory w silniku OHV muszą domykać się szczelnie, ale jednocześnie mieć odpowiednią przerwę roboczą. Zbyt mały Luz zaworowy może powodować niedomykanie zaworu, utratę kompresji i trudny rozruch. Zbyt duży Luz zaworowy objawia się stukaniem, nierówną pracą oraz spadkiem mocy.

2. Objawy i częstotliwość regulacji zaworów

Objawy konieczności regulacji zaworów są dość charakterystyczne. Silnik kręci, ale nie chce odpalić, odbija przy rozruchu, stuka pod pokrywą zaworów, traci moc albo gaśnie po rozgrzaniu. Drugie typowe Objawy konieczności regulacji zaworów to problem z kompresją mimo sprawnej świecy, filtra powietrza i układu paliwowego.

Zalecana częstotliwość regulacji zaworów zależy od producenta i modelu silnika, ale w praktyce warto kontrolować zawory przynajmniej raz w sezonie lub po intensywnej pracy maszyny. W silnikach Briggs & Stratton wartości luzów należy zawsze sprawdzać w dokumentacji konkretnego modelu.

• jeśli silnik ciężko odpala, sprawdź ustawienie zaworów;
• jeśli pojawia się metaliczne stukanie, skontroluj Luz zaworowy;
• jeśli kosiarka traci moc, sprawdź zawory, świecę i filtr powietrza;
• jeśli silnik był rozbierany, wykonaj ponowne ustawienie zaworów.

Przy podstawowym serwisie warto wymienić również świecę. Do wielu jednostek górnozaworowych pasuje świeca zapłonowa B&S górnozaworowa OHV 992304.

3. Narzędzia i przygotowanie do pracy

Regulację wykonuj na zimnym silniku. Odłącz fajkę świecy, ustaw maszynę stabilnie i oczyść okolice pokrywy zaworów. Przygotuj Klucz do świecy zapłonowej, Zestaw szczelinomierzy, klucze nasadowe, czystą szmatkę i ewentualnie nową uszczelkę pokrywy.

Pierwszy etap to zdejmowanie pokrywy zaworów. Oczyść okolice, odkręć śruby i delikatnie zdejmij pokrywę zaworów. Jeżeli w instrukcji pojawia się skrót „zdejmij pokrywę zaw”, chodzi właśnie o tę osłonę. Drugie zdejmowanie pokrywy zaworów wykonuj ostrożnie, aby nie uszkodzić uszczelki ani nie zabrudzić wnętrza silnika.

Po zdjęciu pokrywy widoczna będzie głowica cylindrów, dźwigienki, śruby regulacyjne, końcówki zaworów i komora zaworu. Jeżeli planujesz tylko regulację, nie musisz od razu rozbierać całego układu. Jeżeli jednak konieczna jest naprawa zaworów, trzeba sprawdzić trzonek zaworu, głowica zaworu, prowadnice zaworów, Sprężyna zaworu i elementy ustalające.

Przy większych naprawach przydatna może być kategoria głowice Briggs & Stratton, gdzie znajdują się części powiązane z górną częścią silnika.

4. Regulacja zaworów kosiarki OHV krok po kroku

Najpierw ustaw tłok w pozycji Górny martwy punkt (GMP) na suwie sprężania. Górny martwy punkt (GMP) oznacza moment, w którym tłok znajduje się najwyżej, a oba zawory są zamknięte. W praktyce górny martwy punkt ustala się przez obracanie wałem i obserwację pracy dźwigienek. Drugi raz górny martwy punkt warto potwierdzić szczelinomierzem, aby pomiar był stabilny.

Wsuń szczelinomierz między dźwigienkę a trzonek zaworu. Jeżeli opór jest zbyt mały albo zbyt duży, poluzuj nakrętkę kontrującą i wykonaj właściwe ustawienie zaworów. Po dokręceniu ponownie sprawdź szczelinę, ponieważ podczas kontrowania wartość może się minimalnie zmienić.

Regulacja luzu zaworowego wymaga cierpliwości. Popychacz musi być odciążony, a dźwigienka nie może naciskać na końcówkę zaworu. Jeżeli Popychacz pracuje pod obciążeniem, pomiar będzie błędny. W silniku OHV (Overhead Valve) osobno sprawdza się zawór ssący i wydechowy, ponieważ wartości luzu mogą się różnić.

Po zakończeniu sprawdź, czy głowica cylindrów jest czysta, czy pokrywa dobrze przylega i czy nie ma wycieku oleju. Zawory w silniku OHV są wrażliwe na osady, dlatego przy każdej regulacji warto ocenić stan gniazd, końcówek zaworów i dźwigienek.

5. Demontaż zaworów, kontrola i docieranie

Demontaż zaworów wykonuje się wtedy, gdy sama regulacja nie wystarcza, zawór nie domyka się, pojawia się nagar albo silnik stracił kompresję. Aby zdemontować zawory, często trzeba najpierw zdemontować elementy silnika, takie jak osłony, tłumik, filtr, gaźnik lub kolektor. Jeśli trzeba zdemontować zawory silnika, rób zdjęcia każdego etapu.

W większej naprawie można zdemontować dźwigienki, wyjąć drążki i sprawdzić każdy Popychacz. Jeżeli musisz zdemontować zawory małego silnika, nie mieszaj części między stroną dolotową i wydechową. Sformułowanie zdemontować elementy oznacza tu tylko te podzespoły, które blokują dostęp do zaworów.

Demontaż zaworów wymaga zdjęcia sprężyny i zabezpieczeń. Najpierw wciśnij ustalacz sprężyny, potem zdejmij ustalacz sprężyny i ostrożnie zdejmij sprężynę zaworu. W razie potrzeby drugi raz zdejmij sprężynę zaworu po oczyszczeniu rowka. Jeżeli instrukcja mówi „zdejmij sprężynę”, wykonuj to powoli, ponieważ Sprężyna zaworu jest pod napięciem.

Podczas rozbierania możesz spotkać Ustalacz zaworu, ustalacz sprężyny, kliny, talerzyk i inne elementy ustalające. Jeżeli trzeba zdejmij elementy ustalające, nie podważaj ich przypadkowym narzędziem. Jeśli musisz zdemontować elementy ustalające, użyj właściwego ściskacza. Hasło zdejmij element traktuj jako przypomnienie, że nawet pojedynczy drobiazg musi wrócić na swoje miejsce.

Docieranie zaworów wykonuje się wtedy, gdy powierzchnie są lekko zmatowione, ale nie są wypalone ani mechanicznie uszkodzone. Docieranie zaworów polega na użyciu pasty ściernej i delikatnym obracaniu zaworu w gnieździe. Po pracy trzeba dokładnie usunąć pastę, ponieważ jej resztki mogą uszkodzić prowadnice zaworów.

Docieranie zaworów nie zastąpi wymiany, jeśli głowica zaworu jest wypalona, trzonek zaworu ma wyraźny próg, a prowadnice zaworów mają nadmierny luz. Kontroluj także trzpień zaworu, głowica zaworu, komora zaworu, górna część komory i gniazdo. Docieranie zaworów kończy się dopiero wtedy, gdy ślad styku jest równy na całym obwodzie.

W silnikach Intek, gdy uszkodzona jest cała góra jednostki, dobrym rozwiązaniem może być kompletna głowica cylindra Intek 44 V-Twin OHV.

6. Ponowny montaż zaworów i kontrola po naprawie

Ponowny montaż zaworów zacznij od dokładnego czyszczenia. Posmaruj trzonek zaworu, następnie włóż trzpień zaworu w prowadnicę i sprawdź, czy porusza się płynnie. Potem włóż ściśniętą sprężynę, załóż zabezpieczenia i upewnij się, że elementy ustalające weszły w swoje rowki.

montaż zaworów musi zachować właściwą kolejność: zawór, Sprężyna zaworu, talerzyk, ustalacz i elementy ustalające. Jeżeli dokumentacja mówi „sprężyny zaworu zgodnie z oznaczeniem”, nie zamieniaj strony ssącej z wydechową. górna część sprężyny powinna być osadzona równo, a ustalające dziurki muszą pasować do zabezpieczenia.

Ponowny montaż zaworów kończy się kontrolą ruchu zaworu. Sprawdź, czy Sprężyna zaworu wraca płynnie, czy trzonek zaworu nie zacina się w prowadnicy i czy komora zaworu nie ma resztek pasty. Jeżeli konieczna jest wymiana sprężyny zaworu, dobierz sprężynę po numerze modelu silnika. Gdy dokumentacja zaleca, wymień sprężynę zaworu na nową, a przy drugim zaworze ponownie oceń, czy wymiana sprężyny zaworu też jest potrzebna. Jeśli tak, wymień sprężynę zaworu zgodnie z katalogiem.

Po każdym składaniu wykonaj ponowną regulację. Docieranie zaworów i montaż zaworów mogą minimalnie zmienić położenie zaworu, dlatego Ponowny montaż zaworów bez końcowego pomiaru nie daje pewności, że silnik będzie pracował prawidłowo.

7. Części, porównania i wskazówki serwisowe

Dobra konserwacja zaworów obejmuje nie tylko pomiar luzu. Ważna jest czysta komora zaworu, sprawna Sprężyna zaworu, dobre prowadnice zaworów, szczelna pokrywa i właściwa świeca. Druga konserwacja zaworów przed sezonem pozwala uniknąć awarii w czasie intensywnego koszenia.

W silnikach Briggs & Stratton części należy dobierać po numerze modelu, typu i kodu. Zawory w silniku Intek i Zawory w silniku Vanguard mogą wyglądać podobnie, ale nie zawsze są zamienne. Zawory w silniku Intek często spotkasz w traktorkach, a Zawory w silniku Vanguard w mocniejszych jednostkach komercyjnych.

Jeżeli uszkodzona jest głowica cylindrów w jednostce Vanguard, sprawdź głowicę Briggs & Stratton Vanguard 18 HP 84002010 / 845486. Przy montażu oceń śrubki głowicy cylindrów, kolejność dokręcania, uszczelkę i stan powierzchni styku. głowica cylindrów musi być czysta, płaska i szczelna.

Dla pełnego porównania warto pamiętać, że Zawory dolne pracują inaczej niż Zawory górne. Zawory dolne spotyka się w starszych konstrukcjach, natomiast w nowoczesnych kosiarkach popularny jest układ OHV (Overhead Valve). Dlatego Zawory w silniku OHV reguluj według danych producenta, a nie według porad dotyczących innych jednostek.

Frazy takie jak Zawory w silniku 125, Zawory w silniku 125p, Zawory w silniku 126p, Zawory w silniku 1.5, Zawory w silniku 1.6 czy Zawory w silniku 15 odnoszą się do innych konstrukcji, ale pokazują tę samą zasadę: zawór musi być szczelny, a luz dobrany do silnika. Zawory w silniku 125 i Zawory w silniku 125p nie są podstawą do doboru części do kosiarki. Tak samo Zawory w silniku 126p, Zawory w silniku 1.5, Zawory w silniku 1.6 oraz Zawory w silniku 15 traktuj wyłącznie jako porównanie, a nie instrukcję serwisową dla silnika ogrodniczego.

Najczęstsze błędy to regulacja na gorącym silniku, pominięty Popychacz, zbyt mocne dokręcenie śruby regulacyjnej, zabrudzone prowadnice zaworów, źle założona sprężyna zaworu wydechowego i pomieszane elementy ustalające. Druga sprężyna zaworu wydechowego w silnikach V-Twin również musi wrócić na swoje miejsce. Jeżeli zdemontować zawory silnika trzeba po poważnej awarii, nie zakładaj zużytych części tylko po to, by „sprawdzić, czy odpali”.

Miniściąga serwisowa: głowica cylindrów odpowiada za szczelność góry silnika, komora zaworu musi być czysta, prowadnice zaworów prowadzą ruch, trzonek zaworu nie może mieć progu, Sprężyna zaworu musi wracać osiowo, a elementy ustalające muszą siedzieć w rowkach. górna część komory jest miejscem, które warto oczyścić przed składaniem, bo nawet drobny osad może utrudnić poprawny montaż.

Jeżeli widzisz nadmierny nagar, nierówny ślad na gnieździe lub uszkodzoną powierzchnię, Docieranie zaworów może pomóc tylko przy lekkim zużyciu. Kolejne Docieranie zaworów nie naprawi wypalonego gniazda, uszkodzonej głowicy ani zbyt dużego luzu prowadnicy. Wtedy lepsza będzie wymiana elementów niż kolejna naprawa zaworów na granicy trwałości.

W instrukcjach możesz spotkać określenia techniczne: głowicy zaworów krok, elementy silnika, górna część komory albo zdemontować zawory. Zawsze sprowadzają się one do tej samej zasady: rozbieraj tylko to, co konieczne, zachowuj kolejność części i po złożeniu sprawdź Luz zaworowy. Demontaż zaworów, Docieranie zaworów i końcowa regulacja muszą tworzyć jeden proces.

Na koniec sprawdź kompletność: trzonek zaworu, trzpień zaworu, głowica zaworu, prowadnice zaworów, Sprężyna zaworu, komora zaworu, głowica cylindrów i elementy ustalające. elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające, elementy ustalające i elementy ustalające powinny być czyste, kompletne i poprawnie osadzone. Tylko wtedy głowica cylindrów, głowica cylindrów, głowica cylindrów i głowica cylindrów będą mogły pracować szczelnie i bezpiecznie.
